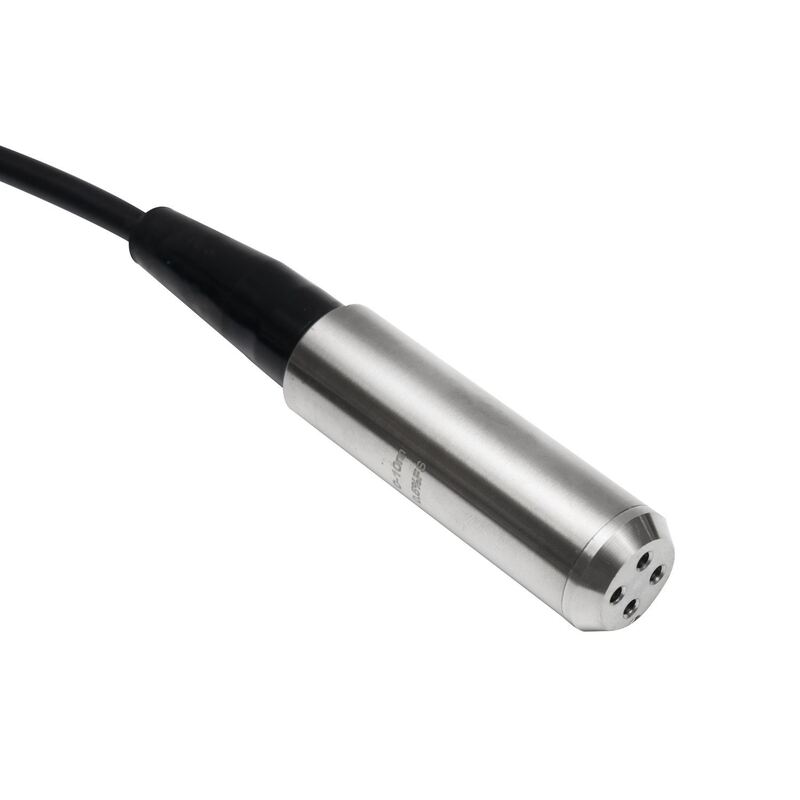

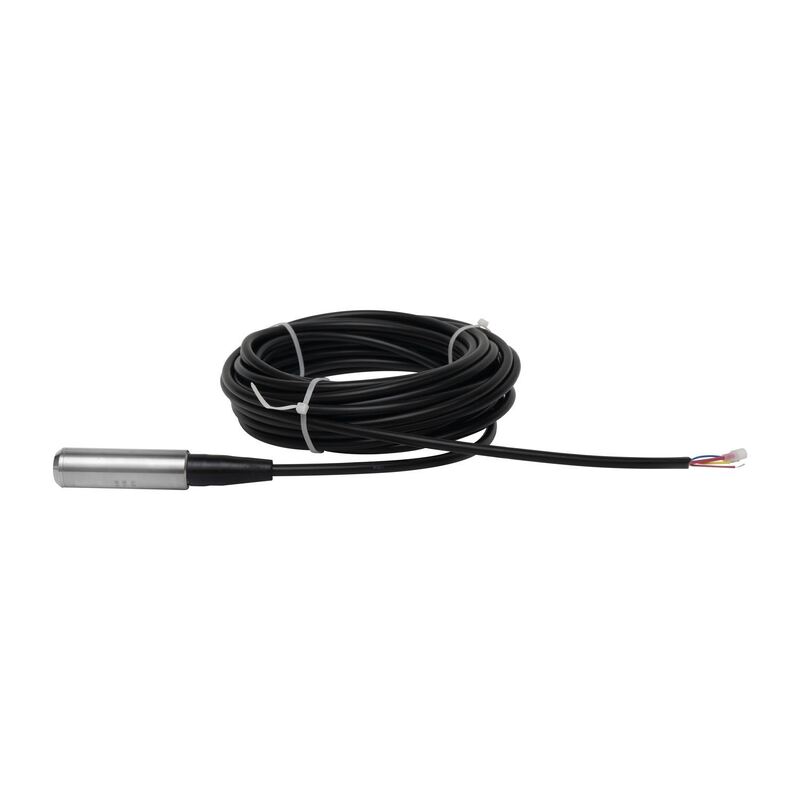

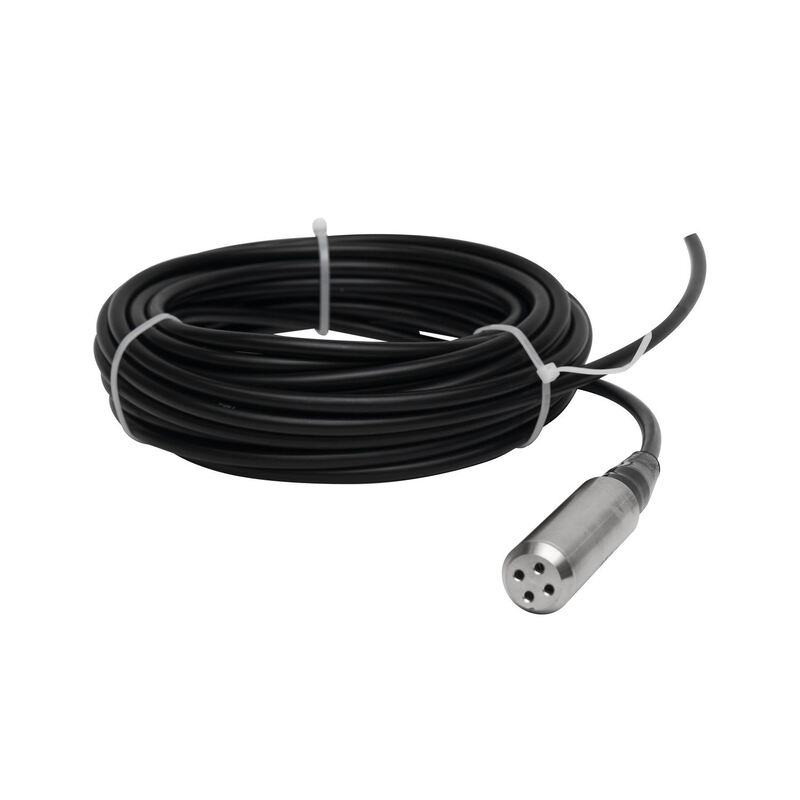

WNK ATEX Explosionsgeschützter IP68 Tauchpegeltransmitter RS485 Modbus für Tiefbrunnen-Bewässerungstank

WNK ATEX Explosionssicher IP68 Unterwasserübertrager mit RS485 Modbus

DieWNK8010-ATEX-RS Explosionssicherheitsübertragungsgerätkombiniert die ATEX-Zertifizierung für die innere Sicherheit mit der RS485 Modbus RTU-Digitalkommunikation für die Multi-Sensor-Netzwerke in gefährlichen landwirtschaftlichen und industriellen Umgebungen.ATEX Ex ia IIC T4 Gafür Gasatmosphären der Zone 0 und IP68, die bis zu 200 Meter untergetaucht werden können, ermöglicht es bis zu 32 Sensoren auf einem einzigen RS485-Bus, wodurch die Verkabelungskosten für die Überwachung der Bewässerung von mehreren Bohrungen, Tankfarmen,und verteilte Grundwassernetze, bei denen Explosionsschutz erforderlich ist.

RS485 Modbus Multi-Sensor-Netzwerk

• Bis zu 32 Sensoren pro Bus:Daisy-Kette mehrere WNK8010-ATEX-RS-Sender auf einem einzigen RS485-Kabel mit verdrehten Paaren, Überwachung von Dutzenden von Brunnen oder Tanks von einem Controller
• Modbus-RTU-ProtokollStandardmodus-Funktionscodes 03/04 (Lese, Temperatur, Diagnostik) und 06/16 (Schreibkonfiguration) für eine nahtlose PLC/SCADA-Integration
• Konfigurierbare Parameter:Einstellbare Modbus-Adresse (1-247), Baudrate (1200-115200bps), Datenformat und Sensor null/span über Modbus-Befehle
• Digitale Präzision:Direktes 32-Bit-Float-Level-Lesen in Metern eliminiert Analogsignal-Drift, Bodenschleife Fehler und A/D-Umwandlungslärm
• Option für doppelte Ausgabe:Gleichzeitige digitale RS485 + analoge 4-20mA-Ausgabe für gemischte Systeme mit modernen und älteren Steuerungen

ATEX-Zertifiziert für gefährliche Landwirtschaft

• Zone 0 Gas (Ex ia IIC T4 Ga):Sicher für kontinuierlich explosionsfähige Atmosphären ️ einschließlich Biogas aus anaerobem Abbau in Bewässerungssammeln, Methan im Grundwasser und Brennstoffdämpfen in der Nähe von Dieselpumpenstationen
• Zone 20 Staub (Ex ia IIIC T135°C Da):Zertifiziert für brennbare landwirtschaftliche Staubstoffe, einschließlich Getreidestaub, Düngemittelpulver und Pestizidmischflächen
• Galvanische Isolierung:Die eingebaute RS485-Signalisolierung eliminiert Bodenschleifen zwischen gefährlichen und sicheren Bereichen, wenn sich mehrere Sensoren einen gemeinsamen Bus teilen

Technische Spezifikation

Anwendungen

• Bewässerungsfelder mit mehreren Brunnen:Überwachung des Wasserstandes über Dutzende von Bewässerungsbohrungen gleichzeitig über ein einziges RS485 Modbus-Netzwerk, wodurch eine zentralisierte Pumpensteuerung und Wasserzuweisung ermöglicht wird
• Überwachung der Tankfarmen:Anbindung von bis zu 32 Speichertanks (Wasser, Dünger, Kraftstoff) an einen Bus mit ATEX-zertifizierter Sicherheit für Diesel- und Chemikalienlagerbereiche
• Grundwasserüberwachungsnetze:Langfristige digitale Überwachung des Grundwassers mit zeitgestempelten Datenprotokollen, Fernmessung über Modbus-zu-4G-Gateways
• Bewässerungskanalsysteme:Verteilte Niveaubildung entlang Kanalnetzwerken mit digitaler Datenintegrität über lange Kabelstrecken (bis zu 1200 m bei 9600bps)
• Biogas und Abwasser:ATEX-zertifiziert für die Überwachung in Biogassammelbrunnen, anaeroben Digesterzufuhrtanks und Lagunen für landwirtschaftliche Abwässer

Modbus-Registerkarte (Zusammenfassung)

Qualität und Konformität

• ATEX-Typprüfbescheinigung der EU-Bekanntmachungsstelle
• ISO 9001:2015 Herstellung mit vollständiger Materialrückverfolgbarkeit
• 100% Temperaturkompensation und individuelle Kalibrierung
• 48-stündiger Verbrennungsversuch unter Wasser mit Modbus-Kommunikationsprüfung
• Umfassendes Modbus-Protokollhandbuch und Registerkarte enthalten
• 12 Monate Garantie für nicht vom Menschen verursachte Schäden

Häufig gestellte Fragen

F: Wie viele Sensoren kann ich mit einem RS485-Netzwerk verbinden?
A: Bis zu 32 WNK8010-TT ATEX-RS-Sensoren pro RS485-Segment ohne Repeater. Mit RS485-Repeatern sind Netzwerke von 247 Sensoren möglich, die jeweils eine eindeutige Modbus-Adresse von 1-247 haben.

F: Muss das RS485 auch durch eine ATEX-Schranke gehen?
A: Ja. Die RS485-Kommunikationsleitungen müssen durch eine ATEX IS-Zertifizierungsgrenze gehen, die für RS485-Signale ausgelegt ist.Wir empfehlen Barriere-Modelle, die die Integrität des RS485-Differentialsignals für eine zuverlässige Modbus-Kommunikation erhalten.

F: Kann ich das in ein bestehendes 4-20mA-System einbauen?
A: Ja. Der WNK8010-ATEX-RS kann mit gleichzeitiger RS485 + 4-20mA-Ausgabe bestellt werden, so dass Sie digitale Modbus-Überwachung hinzufügen können, während die Kompatibilität mit bestehenden 4-20mA-Controllern beibehalten wird.

F: Was ist die maximale Kabelentfernung für RS485 Modbus?
A: Bis zu 1200 Meter bei 9600 baud mit einem ordnungsgemäßen geschützten Kabel. Für längere Distanzen können Modbus-zu-Faser- oder Modbus-zu-4G-Gateways das Netzwerk unbegrenzt erweitern.

F: Was ist die Mindestbestellmenge?
A: Wir akzeptieren Bestellungen von 1 Stück für die Bewertung und Protokollprüfung. ATEX-Zertifizierungsdokumentation erfordert 2-3 Wochen Vorlaufzeit.
