WNK ATEX Explosionssicherheit IP68 Tauchwasserstandssensor 4-20mA für die Bewässerung landwirtschaftlicher Tiefenbrunnen

WNK ATEX Ex-geschützter IP68 Tauchwasserstandssensor für landwirtschaftliche Bewässerung

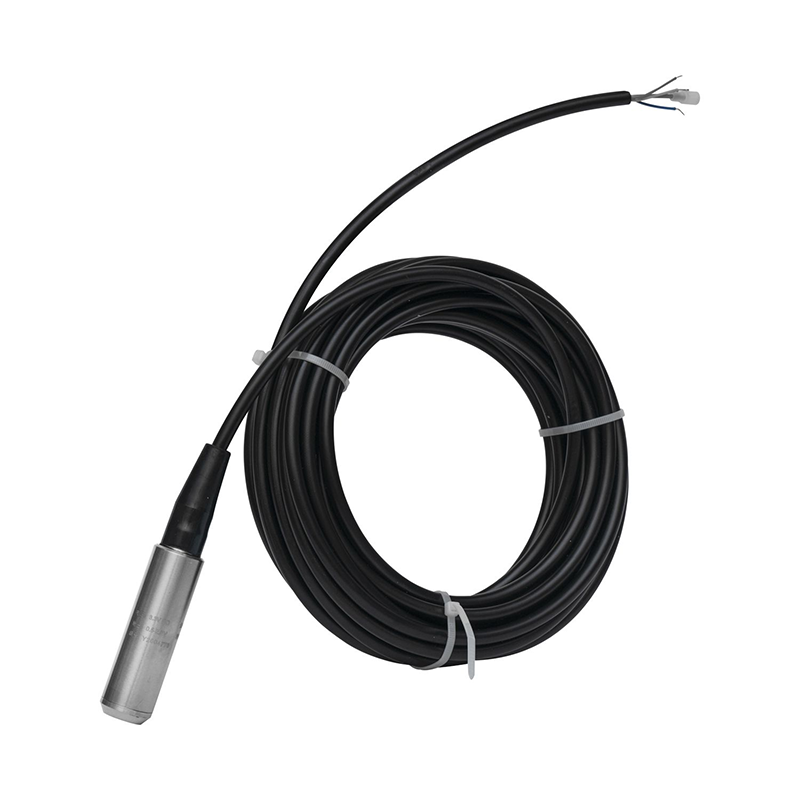

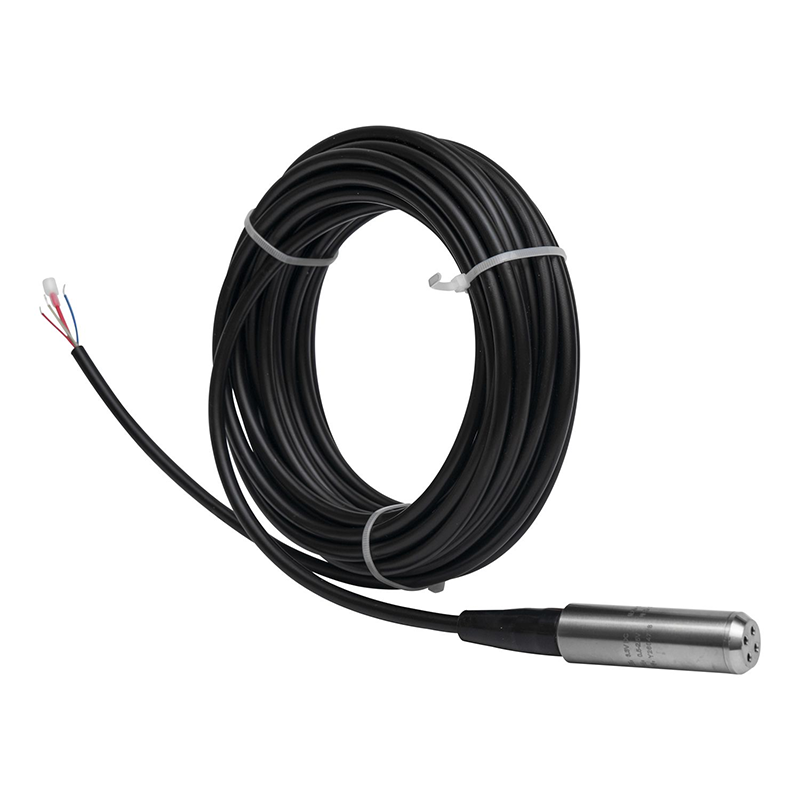

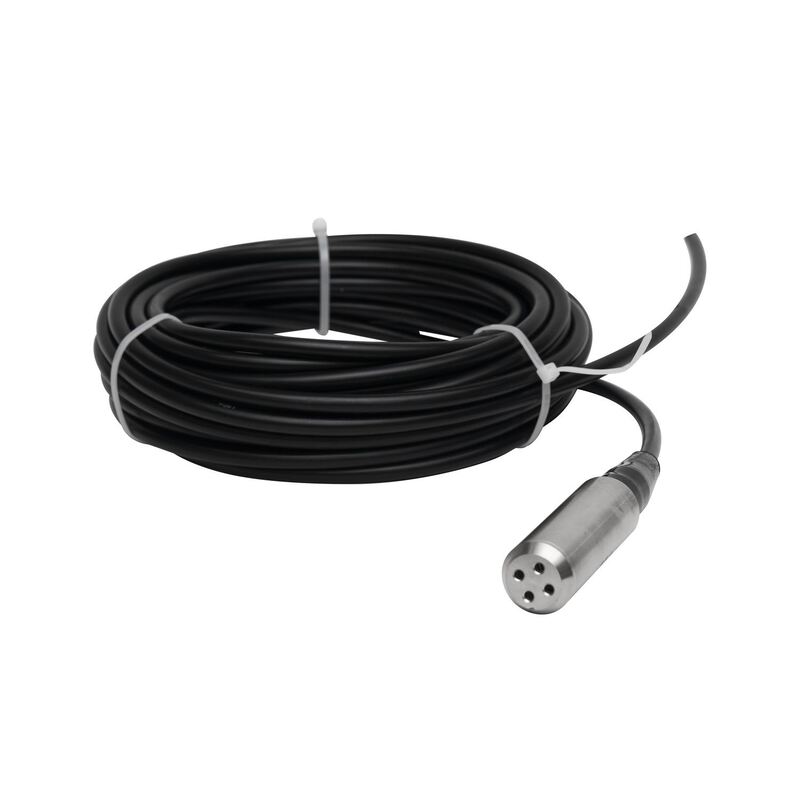

Der WNK8010-ATEX Ex-geschützte Wasserstandssensor ist ein zertifizierter eigensicherer Tauchtransmitter, der für den Einsatz in explosionsgefährdeten Bereichen bei der landwirtschaftlichen Bewässerung, in Tiefbrunnenpumpstationen und zur Grundwasserüberwachung konzipiert ist. Mit der ATEX Ex ia IIC T4 Ga Zertifizierung für den Einsatz in Gasatmosphären der Zone 0/1/2 und IP68 voll tauchfähiger Bauweise liefert er zuverlässige 4-20mA Füllstandsmessungen in Umgebungen, in denen brennbare Gase oder Dämpfe vorhanden sein können – wie z. B. in Dieselpumpenhäusern, grundwasserbeeinflusstem Biogas und Düngemittellagern.

ATEX-zertifizierte Eigensicherheit

• ATEX Ex ia IIC T4 Ga: Zertifiziert für den Dauerbetrieb in Zone 0 (Gas) – die höchste Schutzstufe für ständig vorhandene explosionsfähige Atmosphären
• Ex ia IIIC T135°C Da: Ebenfalls zertifiziert für explosionsfähige Staubatmosphären (Zone 20/21/22), geeignet für die Überwachung von Getreidesilos und Düngemittellagern
• Eigensicherungsdesign: Niedrigleistungs-4-20mA-Schleife mit zwingend erforderlicher Sicherheitsbarriere begrenzt die Energie auf unterhalb der Zündschwellen für alle Gasgruppen, einschließlich Wasserstoff (IIC)
• Kennzeichnung & Rückverfolgbarkeit: Jeder Sensor ist mit der ATEX-Zertifikatsnummer, der Ex-Kennzeichnung und der eindeutigen Seriennummer lasergraviert, um die vollständige Auditkonformität zu gewährleisten

Entwickelt für die landwirtschaftliche Bewässerung

• Tiefbrunnenpumpstationen: Überwachung des Wasserstands in Bohrlöchern bis zu 200 m Tiefe zum Schutz von Tauchpumpen vor Trockenlaufsicherheitsschäden
• Bewässerungskanal & Reservoir: Kontinuierliche Füllstandsüberwachung für automatisierte Bewässerungsplanung und Wassermanagement
• Grundwasserüberwachungsbrunnen: Langzeitstabile Messung zur Verfolgung des Grundwasserspiegels, zur Berichterstattung über die Einhaltung von Vorschriften und zur nachhaltigen Entnahmemanagement
• Tropen- & Außenbereich-tauglich: IP68 abgedichtetes 316L-Gehäuse mit UV-beständigem PUR-Kabel widersteht Sonneneinstrahlung, Regen und Überschwemmungen bei Feldinstallationen

Technische Spezifikationen

Anwendungen

• Landwirtschaftliche Tiefbrunnen: Pumpenschutz und Wasserstandsregelung für Bewässerungsbohrlöcher in abgelegenen landwirtschaftlichen Gebieten
• Bewässerungspumpstationen: Saug- und Druckseitenüberwachung in Diesel- oder Elektropumpenhäusern, in denen sich brennbare Dämpfe ansammeln können
• Grundwasserüberwachung: Kontinuierliche Aufzeichnung des Grundwasserspiegels für die Einhaltung von Umweltvorschriften und das Wassermanagement
• Reservoir- & Kanalsysteme: Oberflächenwasserstandsüberwachung für Bewässerungsverteilungsnetze
• Düngemittellagerbereiche: Überwachung des Flüssigdüngertankfüllstands in explosionsgefährdeten Staubbereichen der Zone 22

Installationshinweise

• Muss mit einer zertifizierten ATEX-Eigensicherheitsbarriere (Zener-Barriere oder galvanischer Isolator) zwischen Sensor und Leitstandsausrüstung verwendet werden
• Maximale Kabellänge begrenzt durch den Schleifenwiderstand gemäß den Spezifikationen der IS-Barriere (typischerweise bis zu 1000 m mit richtiger Barriereauswahl)
• Das belüftete Kabel muss in einem nicht explosionsgefährdeten Bereich oder über eine zugelassene Entlüftungsvorrichtung enden, um das Eindringen von Feuchtigkeit zu verhindern
• Kabelabhängige Installation empfohlen; optionale 1" NPT- oder Flanschadapter erhältlich

Qualität & Konformität

• ATEX-zertifiziert durch benannte Stelle mit vollständigem Baumusterprüfzertifikat
• ISO 9001:2015 Fertigung mit vollständiger Materialrückverfolgbarkeit
• 100% temperaturkompensiert und einzeln kalibriert
• 48-stündiger Tauch-Burn-in-Test an jeder Einheit
• 12 Monate Garantie für nicht menschengemachte Schäden

FAQ

F: Was bedeutet ATEX Ex ia IIC T4?
A: Es bedeutet, dass der Sensor eigensicher (ia) für den Einsatz in Zone 0 (ständig explosionsfähige Atmosphäre) für die Gasgruppe IIC (einschließlich Wasserstoff und Acetylen – die am leichtesten entzündlichen Gase) mit einer maximalen Oberflächentemperatur von 135°C (T4-Klasse) zertifiziert ist. Dies ist die höchste Sicherheitsstufe für elektrische Geräte in explosionsgefährdeten Gasatmosphären.

F: Benötige ich eine spezielle Verkabelung oder Barrieren?
A: Ja. Der Sensor muss über eine zertifizierte ATEX-Eigensicherheitsbarriere (Zener-Barriere oder galvanischer Isolator) angeschlossen werden. Wir können kompatible Barrieremodelle von Pepperl+Fuchs, MTL oder Stahl auf Anfrage empfehlen.

F: Kann dieser Sensor in Biogasumgebungen in der Nähe von Bauernhöfen eingesetzt werden?
A: Ja. Die ATEX IIC-Zertifizierung deckt Methan und Schwefelwasserstoff ab, die häufig in Biogas vorkommen, und macht ihn somit für Überwachungsanwendungen auf Bauernhöfen mit anaeroben Digestoren oder Biogasrückgewinnungssystemen geeignet.

F: Was ist die Mindestbestellmenge?
A: Wir akzeptieren Bestellungen ab 1 Stück zur Evaluierung. ATEX-zertifizierte Sensoren erfordern eine Vorlaufzeit von 2-3 Wochen für die Erstellung der Zertifizierungsdokumente.
