WNK HVAC/Kältetechnik Drucksensor-Sender 0,5-4,5V

WNK Drucksensor für R134a R404a R407c R410a R502 R507

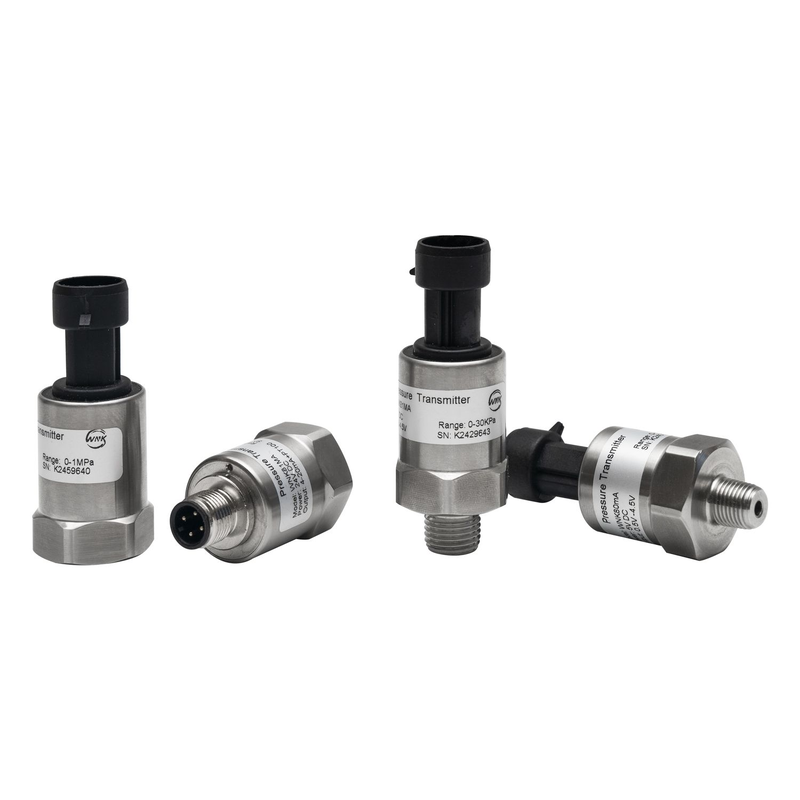

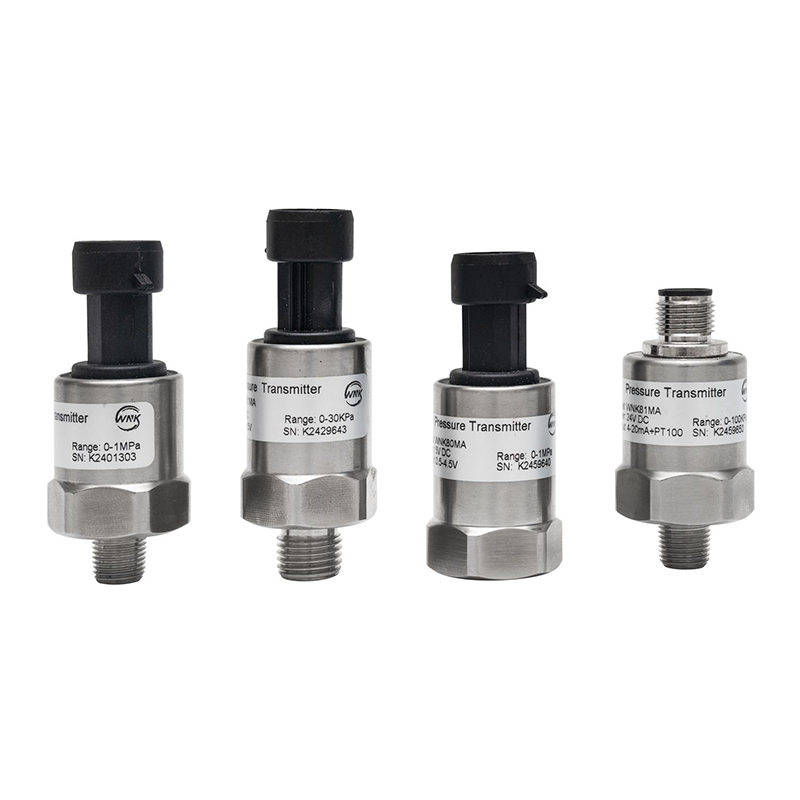

Der WNK81ma Elektronische Wasserdrucksensor ist ein Hochleistungs-Piezoresistiver Druckwandler, der für präzise Messungen in Öl-, Luft- und Gasmedien entwickelt wurde. Mit zwei Ausgangsoptionen (0,5-4,5V ratiometrische Spannung und 4-20mA Stromschleife) und einem außergewöhnlich breiten Druckbereich von -1 bis 700 Bar bietet dieser Sensor herausragende Vielseitigkeit für industrielle Automatisierung, Hydrauliksysteme, pneumatische Steuerungen und Prozessüberwachungsanwendungen. CE- und ROHS-zertifiziert erfüllt der WNK81ma internationale Qualitäts- und Umweltstandards.

Hauptmerkmale

• Dual-Output-Flexibilität: Gleichzeitige oder wählbare 0,5-4,5V ratiometrische Ausgabe und 4-20mA Zweidraht-Stromschleife, die eine nahtlose Integration sowohl mit Mikrocontroller-basierten Systemen (Arduino, ESP32) als auch mit industriellen SPS/DCS-Controllern ermöglicht.
• Extrem weiter Druckbereich: Misst vom vollen Vakuum (-1 Bar) bis zu 700 Bar Überdruck, was ein breites Spektrum industrieller Anwendungen mit einer einzigen Sensorplattform abdeckt.
• Medienkompatibilität: Entwickelt für den zuverlässigen Betrieb mit Öl, Druckluft, Inertgasen und Hydraulikflüssigkeiten, was ihn ideal für Hydraulikaggregate, pneumatische Systeme und die Überwachung von Gasverteilungen macht.
• 0,5%FS Hohe Genauigkeit: Liefert konsistente Präzision mit ausgezeichneter Langzeitstabilität und Temperaturkompensation über den gesamten Betriebsbereich von -40°C bis 125°C.
• Robuste Edelstahlkonstruktion: Benetzte Teile aus Edelstahl 316L gewährleisten eine überlegene Korrosionsbeständigkeit gegen aggressive Öle, Kraftstoffe und Industriegase.
• CE- und ROHS-zertifiziert: Hergestellt nach europäischen Sicherheits-, EMV- und Umweltvorschriften für den globalen Marktzugang.

Technische Spezifikationen

Anwendungen

Der WNK81ma wird in verschiedenen Industriesektoren für die zuverlässige Drucküberwachung und -steuerung eingesetzt:

• Hydrauliksysteme: Echtzeit-Drucküberwachung in Hydraulikaggregaten, Zylindern, Pressen und mobilen Hydraulikgeräten. Der obere Bereich von 700 Bar unterstützt Hochdruck-Hydraulikkreisläufe.
• Pneumatische Steuerung: Druckmessung von Druckluftsystemen für die Fabrikautomatisierung, Druckluftwerkzeug-Versorgungsleitungen und die Überwachung von Luftkompressoren.
• Öl und Gas: Öldruckerfassung in Schmiersystemen, Kraftstoffleitungen und Gasverteilungsnetzen. Die Edelstahlkonstruktion 316L hält erdölbasierte Medien stand.
• Industrielle Prozesssteuerung: Integration mit SPS- und SCADA-Systemen zur kontinuierlichen Erfassung von Druckdaten in der chemischen Verarbeitung, Wasseraufbereitung und Fertigung.
• HLK und Kälteanlagen: Kältemittel- und Kühlmitteldruckmessung in Kältemaschinen, Wärmepumpen und gewerblichen HLK-Systemen.
• Prüfung und Messung: Labor- und Feldkalibriergeräte, Druckabfallprüfungen und Leckerkennungssysteme, die hohe Präzision und einen weiten Bereich erfordern.

Vorteil der Dual-Ausgabe

Im Gegensatz zu Sensoren mit Einzelausgabe bietet der WNK81ma zwei gleichzeitige Ausgangsoptionen, die maximale Flexibilität im Systemdesign bieten. Der ratiometrische 0,5-4,5V Ausgang ist ideal für batteriebetriebene und Mikrocontroller-basierte Anwendungen, bei denen ein Niederspannungsbetrieb entscheidend ist. Die 4-20mA Stromschleifenausgabe bietet eine überlegene Störfestigkeit für lange Kabelwege in industriellen Umgebungen und ist der Industriestandard für SPS-Analog-Eingangsmodule. Diese Dual-Output-Fähigkeit eliminiert die Notwendigkeit, separate Sensormodelle für unterschiedliche Steuerarchitekturen vorrätig zu halten.

Warum WNK81ma wählen?

Hergestellt von WNK, kombiniert der WNK81ma präzise piezoresistive Sensortechnologie mit robuster industrieller Verpackung. Jeder Sensor durchläuft vor dem Versand eine strenge Werkskalibrierung, einschließlich zyklischer Belastung über den vollen Messbereich und Überprüfung der Temperaturkompensation. Der Bereich von -1 bis 700 Bar deckt Vakuum-, Niederdruck-, Mitteldruck- und Hochdruckanwendungen mit einer einzigen Teilenummer ab, was die Lagerkomplexität für OEMs und Systemintegratoren reduziert.

Unser Ingenieurteam bietet umfassenden technischen Support, einschließlich Verdrahtungsdiagrammen, Anwendungshinweisen und Anleitungen zur Inbetriebnahme vor Ort. Kundenspezifische Druckbereiche, elektrische Anschlüsse und Ausgangskonfigurationen sind für Großaufträge verfügbar. OEM- und ODM-Dienstleistungen werden angeboten.

Kontaktieren Sie uns noch heute um Ihre Anforderungen an die Druckmessung von Öl, Luft oder Gas zu besprechen und ein maßgeschneidertes Angebot zu erhalten.
